智能流量积算仪-96*96
概 述:

型号:XSJ-MO

尺寸:96*96

名称:智能流量积算仪

功能:测蒸汽热量、流量显示温度、压力、瞬时、累计等,带一路报警,液晶显示,带温压补偿;

供电:24V/220V;

拓展:电流输出、RS485、脉冲等

一、主要特点:

  • 输入多种流量传感器信号(如涡街、涡轮、电磁、罗茨、椭圆齿轮,双转子,孔板、V型锥、阿牛巴各种流量计
  • 流量输入通道:可接收频率信号和多种模拟电流信号;
  • 两个温度输入通道:可接受铂热电阻信号、电流信号和多种热电偶。有温差和焓差显示。
  • 温度输入信号有零点校正功能,可提高测量准确度;
  • 一个压力输入通道,可接收多种模拟电流信号;
  • 可提供变送器+24V DC,+12V DC供电电源,带短路保护功能,简化系统,节省投资;
  • 容错功能:温度、压力/密度补偿测量信号异常时,用对应的手动设定值进行补偿运算;
  • 循环显示功能,为监视多个过程变量提供方便;
  • 流量再发送功能,输出流量的电流信号,更新周期1秒,满足自动控制需要;
  • 仪表时钟和定时自动抄表功能、打印功能,为计量管理提供方便;
  • 丰富的自检和自诊断功能使仪表更易于使用和维护;
  • 三级密码设定可防止未经授权的人员改变已设定的数据;
  • 仪表内部不设任何电位器等可调器件,从而提高仪表的耐震性、稳定性和可靠性;
  • 通讯功能:能通过多种通讯方式与上位计算机进行数据通讯,组成能源计量网络系统:
  • 具有贸易结算所需的专用功能:
    1. 掉电记录功能;
    2. 定时抄表功能;
    3. 365天日累积值和12个月的月累积值保存功能;
    4. 非法操作记录查询功能;


二、电气性能指标

输入信号

模拟量

·电 阻:标准热电阻 ——Pt100Pt1000;

·电 流:0~10mA、4~20mAΩ

·电 压:0-5V、1-5V

量:波 形:矩形正弦波和三角波; 度:大于4V 率:0~10KHz(或根据用户要求)

输出信号模拟量输出:DC 0~10mA(负载电阻≤750Ω)DC 4~20mA(负载电阻≤500Ω)

通讯输出接口方式——标准串行通讯接口:RS-485

馈电输出DC24V,负载≤100mADC12V,负载≤200mA;

控制输出继电器输出——带回差,AC220V/3A;DC24V/6A(阻性负载)

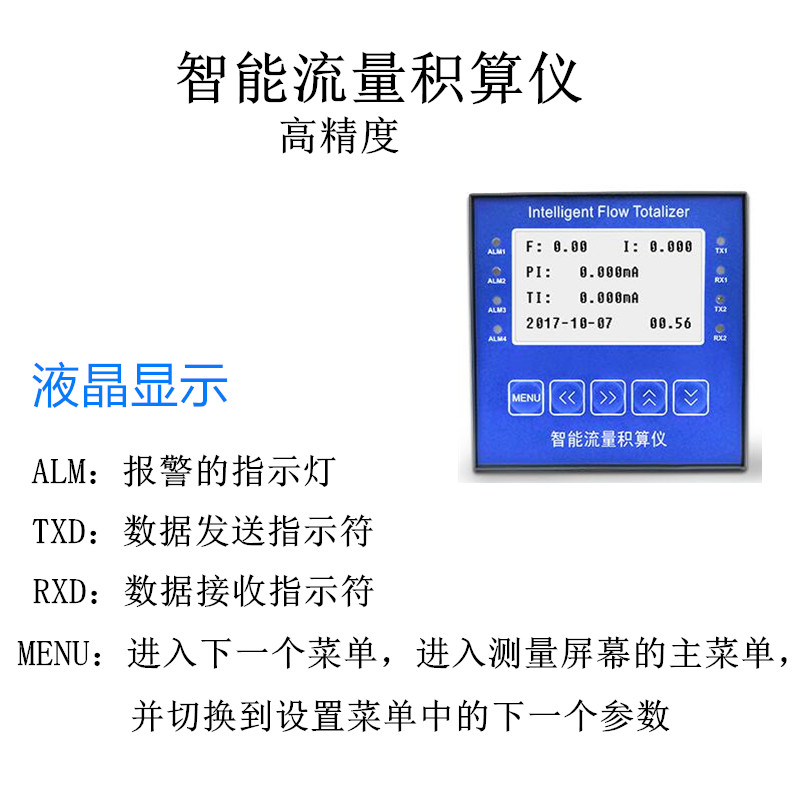

显示方式带背光大屏幕128×64点阵液晶图形显示器

测量精度±0.2%FS±1字或±0.5%FS±1字频率转换精度:±1脉冲(LMS)一般优于0.2%

保护方式断电后累积值保持时间大于20电源欠压自动复位工作异常自动复位(Watch Dog);自恢复保险丝,短路保护。

使用环境环境温度:-2060℃

供电电压:常规型AC 220V %(50Hz±2Hz) 特殊型AC 80~265V—开关电源

DC 24V±1V—开关电源;后备电源:+12V,20AH,可维持72小时。

:≤10W(AC220V线性电源供电)


三、功能选型:


产品名称
智能流量积算仪
XSJ-MO 液晶显示,一路报警,温压补偿,24V/220V供电,24v馈电;
XSJ-M1 RS485通讯输出 XSJ-M4 脉冲输出
XSJ-M2 USB数据导出
XSJ-M8 4-20mA输出

注: 功能可自行选配;

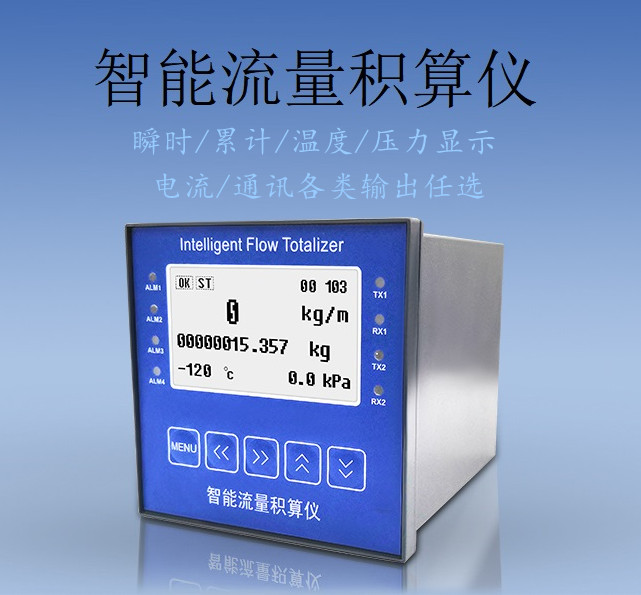

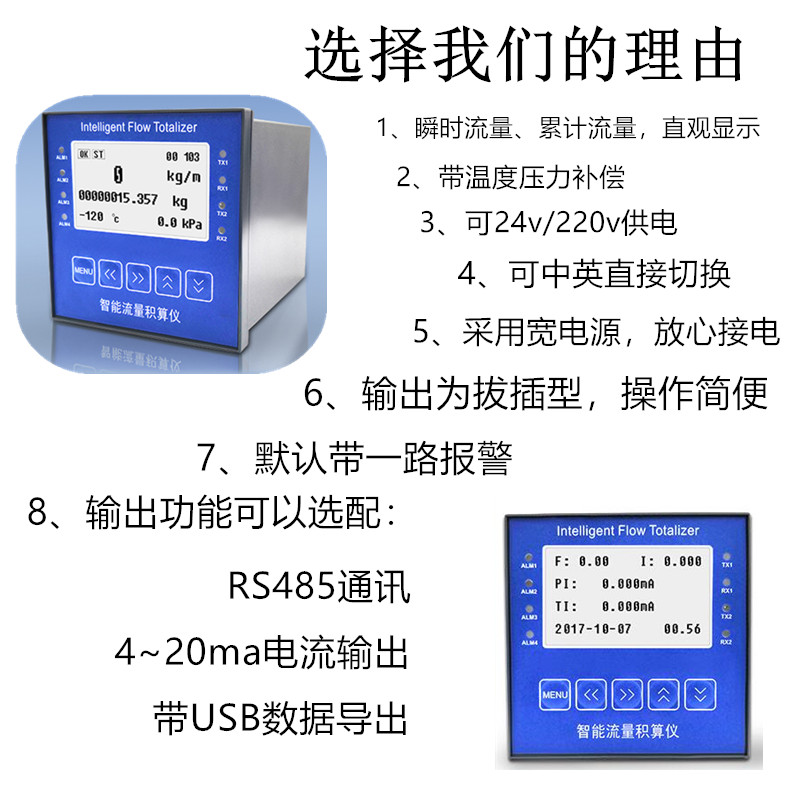

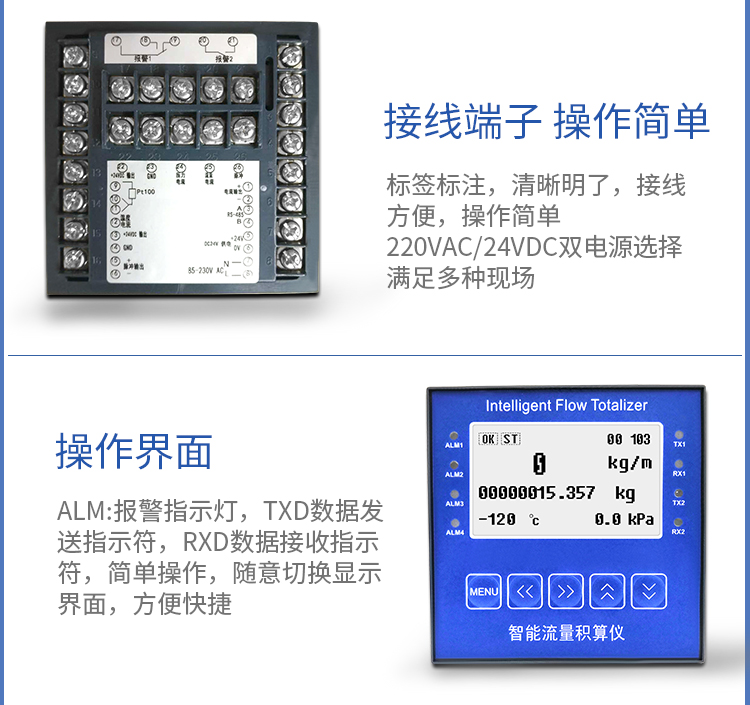

四、产品展示
