液体涡轮流量计转换器容积式流量计4-20ma 脉冲 RS485通讯 可中英切换

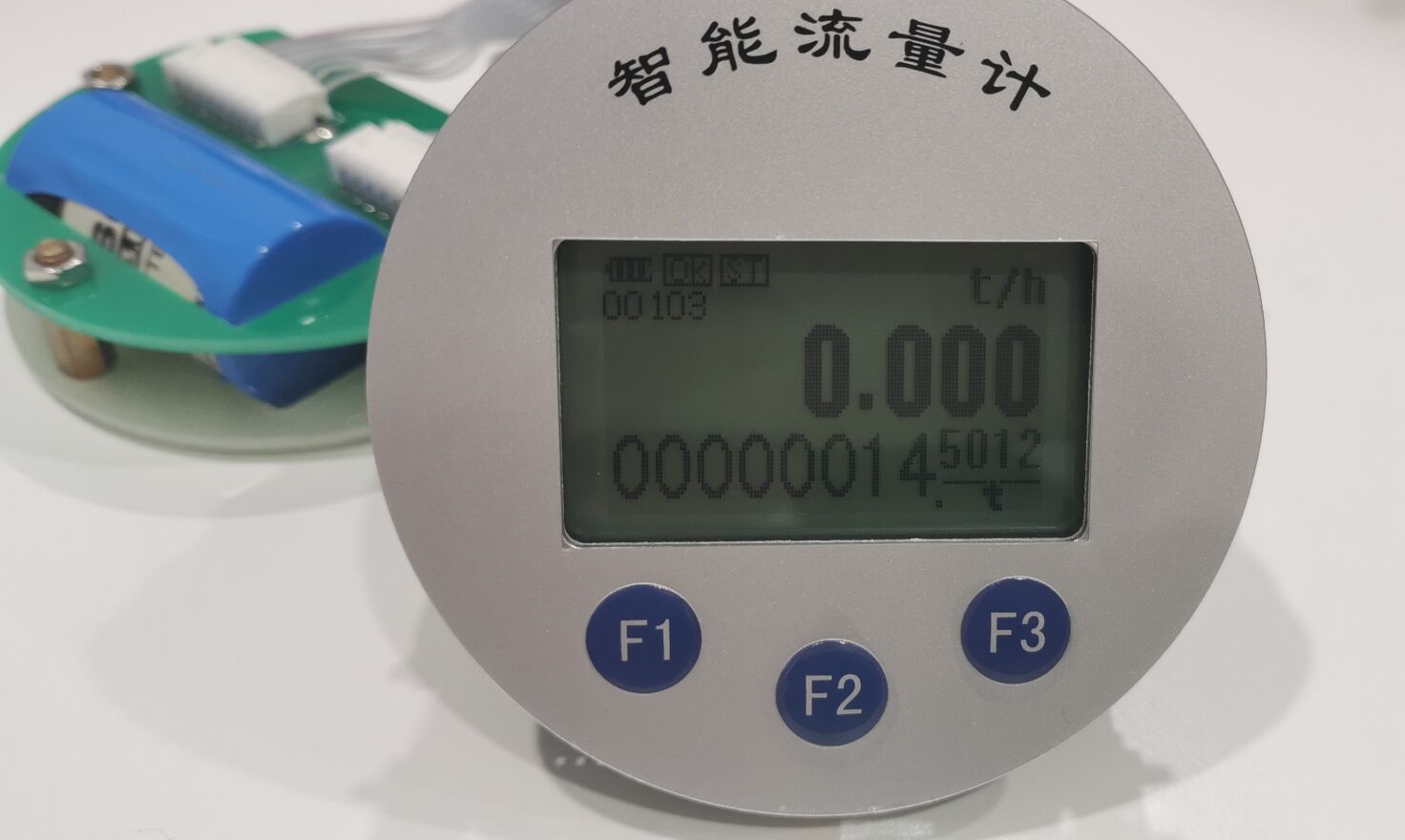

产品概述:

容积流量集成电路是我公司开发研制的具有国内领先水平的液体流量计量集成电路。可配套液体涡轮、椭圆齿轮、双转子等容积式流量计。WLHNW-2ES,带电流和脉冲输出;



一、产品主要特点



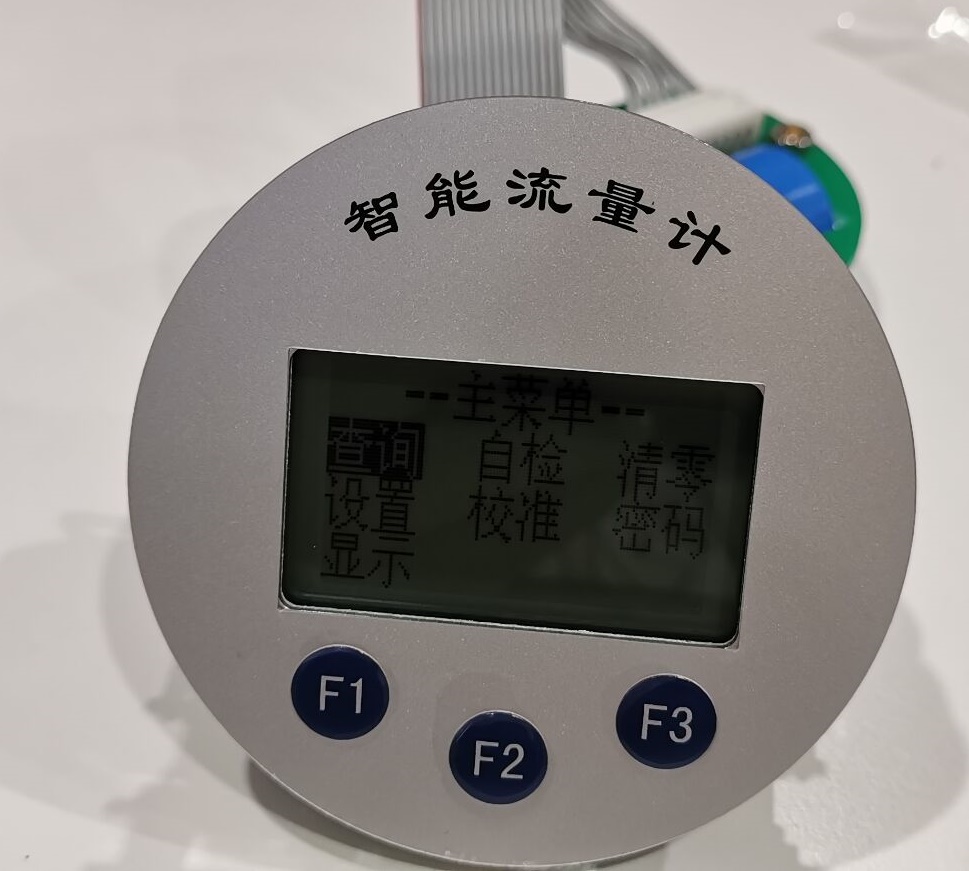

  • 采用液晶点阵汉字显示显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数
  • 中英文两种语言供客户选择;
  • 无机械可动部件,不易腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;
  • 采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;
  • 智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;
  • 采用双检测技术可有效地提高检测信号强度,并抑制由管线振动引起的干扰;
  • 采用国内领先的智能抗震技术,有效的抑制了震动和压力波动造成的干扰信号;
  • 采用EEPROM技术,参数设置方便,可永久保存,并可保存最长达一年的历史数据;
  • 转换器可输出频率脉冲、420mA模拟信号,可直接与微机联网,传输距离可达1.2km
  • 多物理量参数报警输出,可由用户任选其中之一;
  • 流量计表头可360度旋转,安装使用简单方便;
  • 配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输
  • 压力、温度信号为传感器输入方式,互换性强;
  • 整机功耗低,可用内电池供电,也可外接电源一节干电池全性能工作可维持至少2



二、电气性能指标

1.工作电源:

A.外电源:+24VDC±15%,纹波<5%,适用于420mA输出、脉冲输出、报警输出、RS-485等;

B.内电源:13.6V锂电池(ER26500),当电压低于3.0V时,出现欠压指示。

2.整机功耗:

A.外电源:<2W;

B.内电源:平均功耗1mW,可连续使用两年以上。

3.脉冲输出方式:

A. 工况脉冲信号,直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出,高电平20V,低电平≤1V

B.  定标脉冲信号,与IC卡阀门控制器配套,高电平幅度≥2.8V,低电平幅度≤0.2V,单位脉冲代表体积量可设定范围:0.001m3~100m3。单选择该值时必须注意:定标脉冲信号频率应900Hz

C. 定标脉冲信号,经光耦隔离放大输出,高电平20V,低电平≤1V

4. 420mA标准电流信号(光电隔离)

与标准体积流量成正比,4mA对应0 m3/h20 mA对应最大标准体积流量(该值可在一级菜单中进行设置),制式:两线制或三线制,流量计可根据所插电流模块自动识别,并正确输出。

5.控制信号输出:

A.下限报警信号(LP):光电隔离,高低电平报警,报警电平可设定,工作电压+12V~+24V,最大负载电流50mA

B.上限报警信号(UP):光电隔离,高低电平报警,报警电平可设定,工作电压+12V~+24V,最大负载电流50mA

C.关阀报警输出(BC端,IC卡控制器用):逻辑门电路输出,正常输出低电平,幅度≤0.2V;报警输出高电平,幅度≥2.8V,负载电阻≥100kΩ;

D.电池欠压报警输出(BL端,IC卡控制器用):逻辑门电路输出,正常输出低电平,幅度≤0.2V;报警输出高电平,幅度≥2.8V,负载电阻≥100kΩ;



三、底板扩展功能



型号

功能

3S

三线制,脉冲输出,上限报警输出

2E

两线制,两线制4-20mA电流输出

2ES

两线制或三线制,4-20mA电流输出,脉冲输出

2ER

两线制或三线制,4-20mA电流输出,脉冲输出,RS485通讯

3RA

线制,RS485通讯电源隔离,上限报警输出

4D

三线制,四线制隔离4-20mA电流输出,上限报警输出

3RZ

三线制,RS485通讯,上限报警输出

3DZA

三线制,脉冲输出,RS485通讯,4-20mA电流输出,上限报警输出

4DZA

三线制,脉冲输出,RS485通讯,四线制隔离4-20mA电流输出,上限报警输出



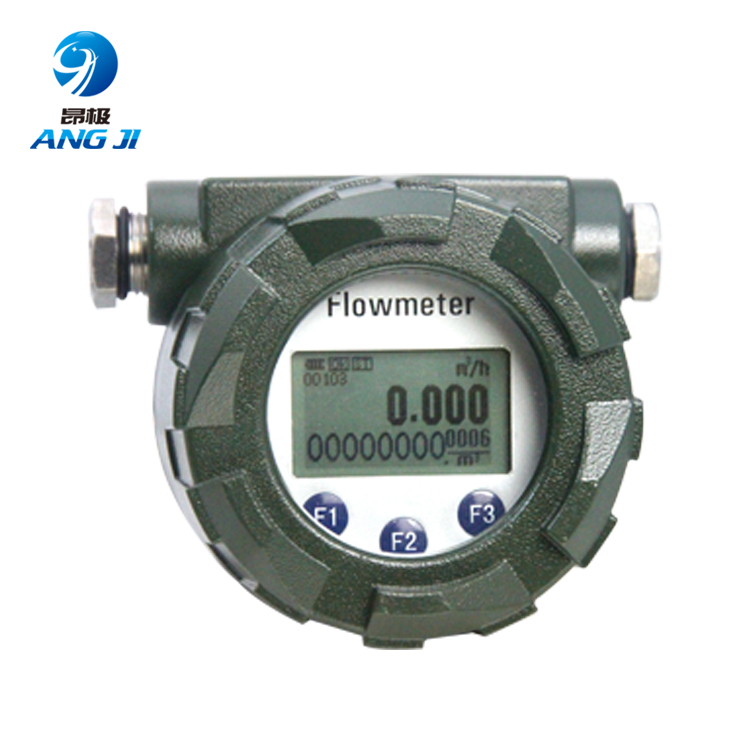

四、配壳体整体效果图



3
4
