概述：

智能涡街流量计是我公司开发研制的具有国内领先水平的新型流量计量集成电路。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高、维护量小，仪表参数能长期稳定。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。采用压电应力传感器，可靠性高，可在-20℃~+250℃的工作温度范围内工作，有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

主要特点：

1. 液晶点阵汉字显示，直观方便，操作简洁明了；
2. 配备非接触磁性数据设定，无需开盖，安全方便；
3. 有中英文两种语言，供客户选择；
4. 带温度/压力传感器接口。温度可配接Pt100或Pt1000，压力可接表压或绝压传感器，并可分段修正；
5. 输出信号多样化，可根据客户要求选择4-20mA输出、脉冲输出和当量输出等（选配）；
6. 具有卓越的非线性修正功能，大大提高仪表的线性；
7. 采用双检测技术可有效的抑制了震动和压力波动造成的干扰；可测量一般气体、天然气等气体，测量天然气时有超压缩因子修正；
8. 多物理量参数报警输出，可由用户任选其中之一；
9. 带HART协议，包含特殊命令（可选）；
10. 超低功耗，一节干电池全性能工作可维持至少2年；
11. 参数设置方便，可永久保存，并可长期保存达三年的日记录数据；
12. 工作模式可自动切换，电池供电、两线制、三线制、四线制；
13. 自检功能，有丰富的自检信息；方便用户检修和调试。
14. 具有独立密码设置，参数、总量清零和校准可设置不同级别的密码，方便用户管理；
15. 三线制模式下支持485通讯；
16. 显示单位可选择，可自定义；

电气性能指标：

1.工作电源：

A．外电源：＋24VDC±15%，纹波＜5％，适用于4～20mA输出、脉冲输出、报警输出、RS-485等；

B．内电源：1组3.6V锂电池（ER26500），当电压低于3.0V时，出现欠压指示。

2.整机功耗：

A．外电源：<2W;

B．内电源：平均功耗1mW，可连续使用两年以上。

3.脉冲输出方式：

A.工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；

B.当量脉冲信号，与IC卡阀门控制器配套，高电平幅度≥2.8V，低电平幅度≤0.2V，单位脉冲代表体积量可设定范围：0.001m³~100m³。单选择该值时必须注意：定标脉 冲信号频率应≤900Hz。

C.定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。

4.RS－485通信（光电隔离），可实现以下功能：

A．采用RS－485接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；

5.4～20mA标准电流信号（光电隔离）

A.与标准体积流量成正比，4mA对应0 m³/h， 20 mA对应最大标准体积流量（该值可在一级菜单中进行设置），

B.制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。

6.控制信号输出：

A．下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，最大负载电流50mA；

B．上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，最大负载电流50mA；

C．关阀报警输出（BC端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；

D．电池欠压报警输出（BL端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；

功能选配：

型 号	功 能
WJHNW	设定温压补偿（以下皆可），需电池供电，现场显示
WJHN-3S	带温压补偿，三线制脉冲输出，可带上下限报警输出
WJHN-2ES	带温压补偿，两线制或三线制4-20mA电流输出，脉冲输出
WJHN-2ER	带温压补偿，两线制或三线制4-20mA电流输出，脉冲输出,RS485通讯
WJHN-3RZ	带温压补偿，三线制脉冲输出，RS485通讯，可带上下限报警输出
WJHN-3D	带温压补偿，三线制脉冲输出，两线制或三线制4-20mA电流输出，可带上下限报警输出
WJHN-4D	带温压补偿，三线制脉冲输出，四线制隔离4-20mA电流输出，可带上下限报警输出
WJHN-3RA	带温压补偿，三线制脉冲输出，RS485隔离通讯，可带上下限报警输出
WJHN-3DZA	带温压补偿，三线制脉冲输出，RS485通讯，4-20mA电流输出，可带上下限报警输出
WJHN-4DZA	带温压补偿，三线制脉冲输出，RS485通讯，四线制隔离4-20mA电流输出，可带上下限报警输出

注：输出板为拔插型，换输出板即可实现需要功能;

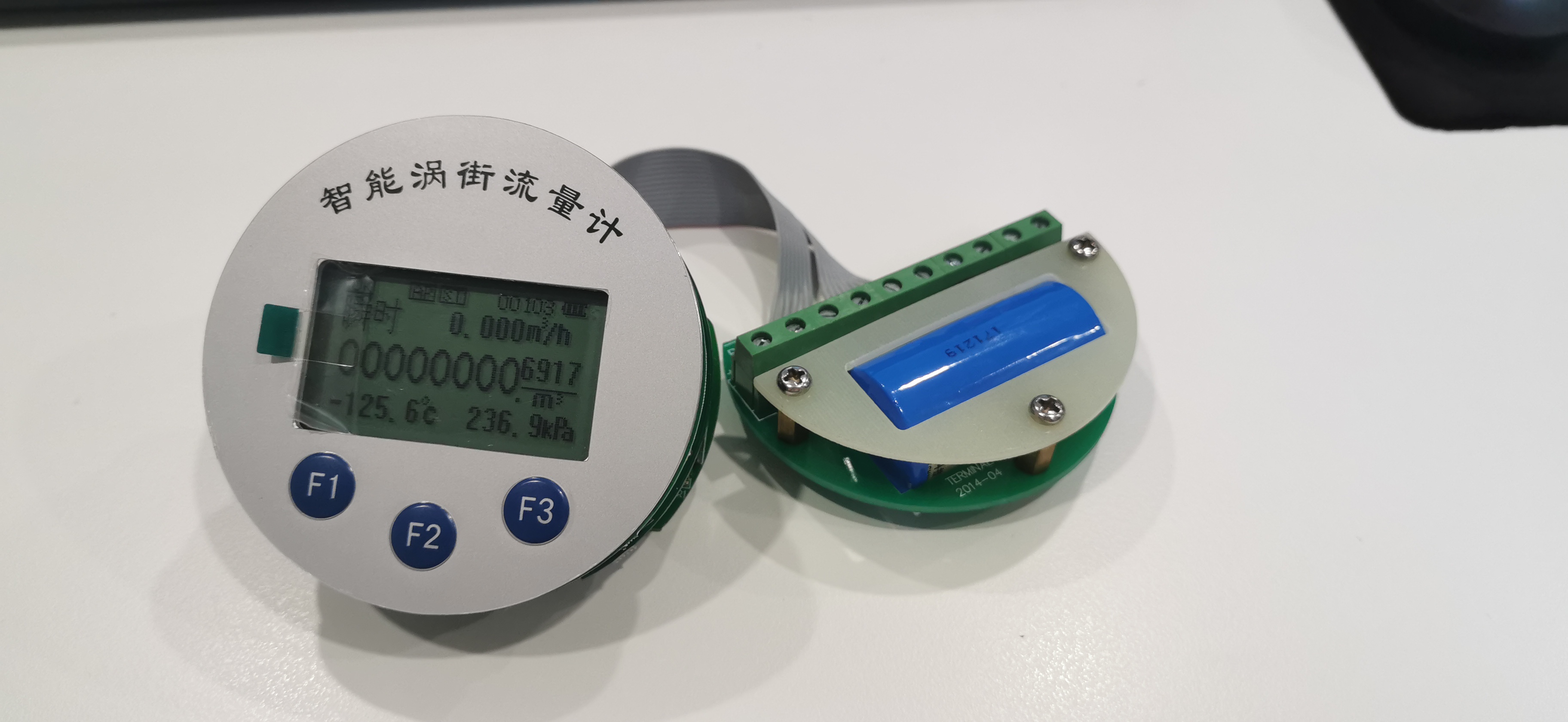

产品展示：

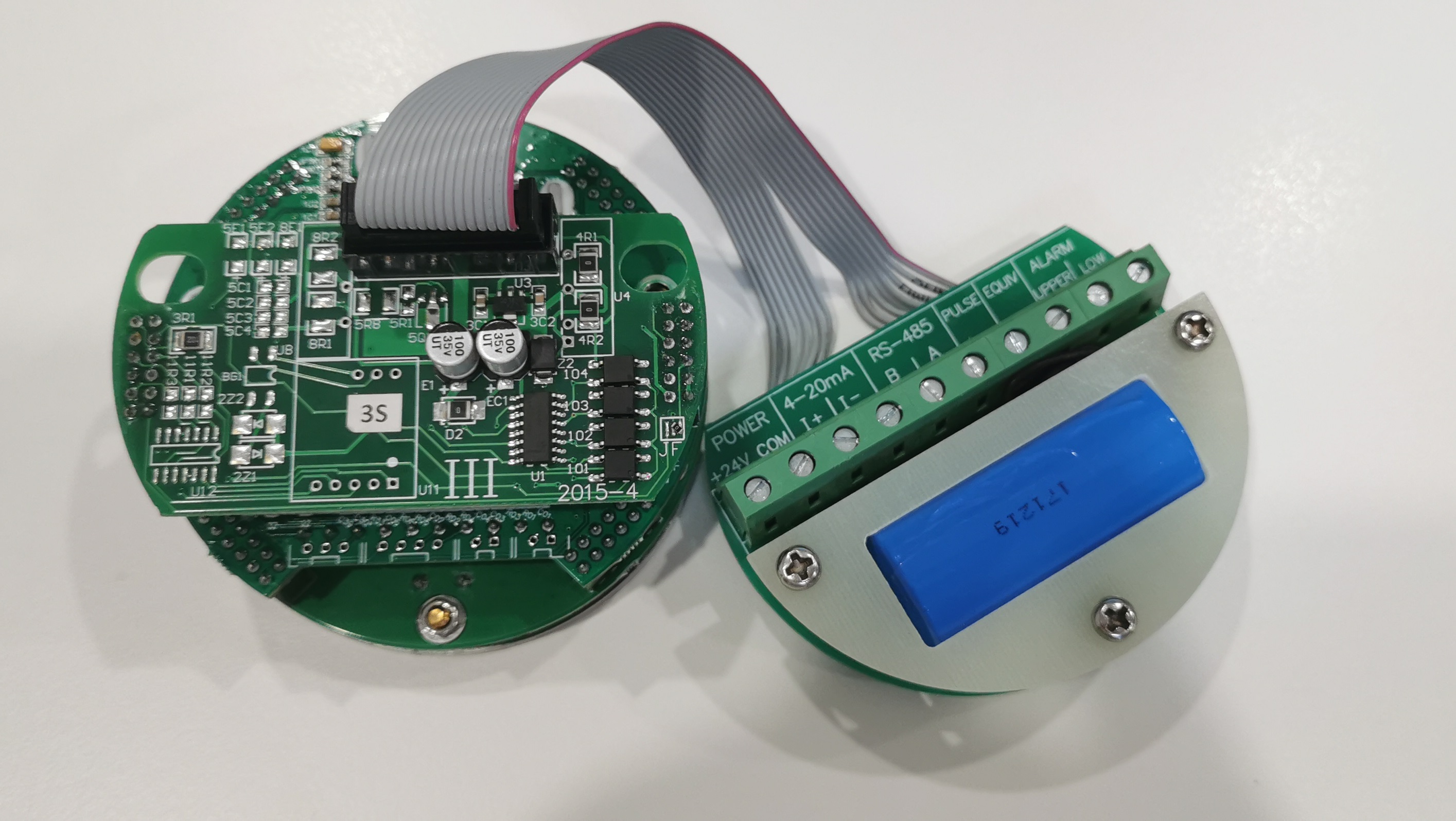

输出底板为拔插，方便更替！（如图3S底板）
