概述：

断码涡街集成电路适用于以压电晶体为检测元件的涡街流量传感器。

产品特点：

• 断码屏显示，操作简洁明了；带温度/压力传感器接口, 互换性强。可配接Pt100或Pt1000，压力可接表压或绝压传感器；（选配）具有卓越的非线性修正功能，大大提高仪表的线性；
• 实现了全数字化和无电位器、无拨码开关设计，提高了仪表可靠性，并最大程度地做到了自动调试，降低了用户生产、现场调试和售后服务费用。
• 硬件上采用了可变增益放大器，以适应各种口径涡街传感器的信号强度、采用了可变频宽多级滤波器，对涡街信号进行有效的预处理。
• 具有软件频谱分析功能，提高了仪表抗干扰和抗震的能力；
• 测量介质广泛，可测量蒸汽、液体、一般气体等；
• 转换器可输出频率脉冲，用于检定；
• 超低功耗，一节干电池全性能工作可维持至少3年；
• 工作模式可切换，电池供电、两线制；
• 具有独立密码设置，防盗功能可靠；

性能指标：

1、工作电源：

A．外电源：＋24VDC±15%，纹波＜5％，适用于4～20mA输出；

B．内电源：1组3.6V锂电池（ER26500），可连续使用三年以上；当电压低于3.0V时，出现欠压指示；

2、整机功耗：

A. 外电源：<2W

B. 内电源：平均功耗1mW,可连续使用两年以上。

3、4～20mA标准电流信号（光电隔离）

与标准体积流量成正比，4mA对应0 m³/h， 20 mA对应最大标准体积流量（该值可在一级菜单中进行设置）。

功能选配：

型 号	功 能
WJDM-DLE	两线制，4-20mA电流输出,双排码
WJDM -G	三线制，电池供电,双排码
WJDM-DLPT	两线制，4-20mA电流输出，温压补偿,双排码
WJDM -GPT	三线制，电池供电，温压补偿,双排码

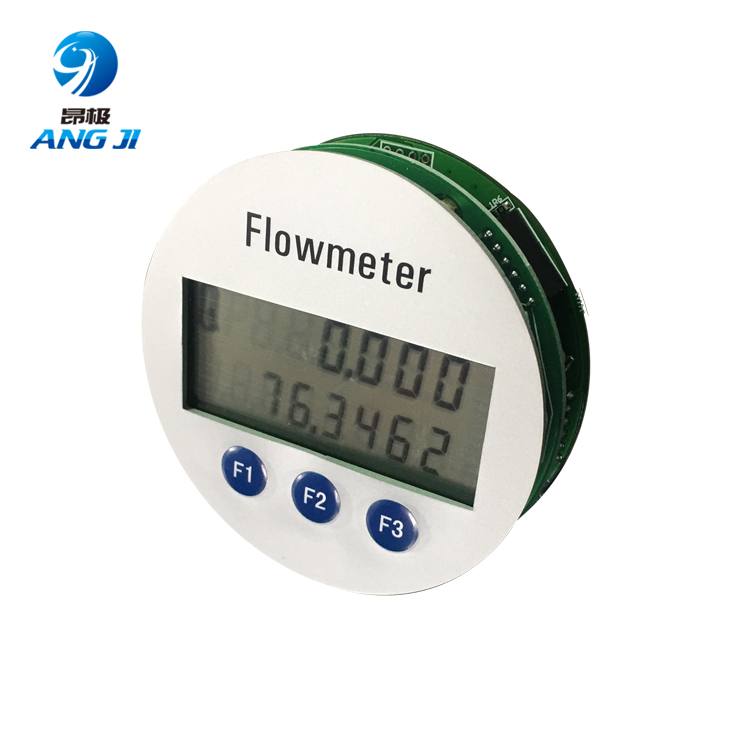

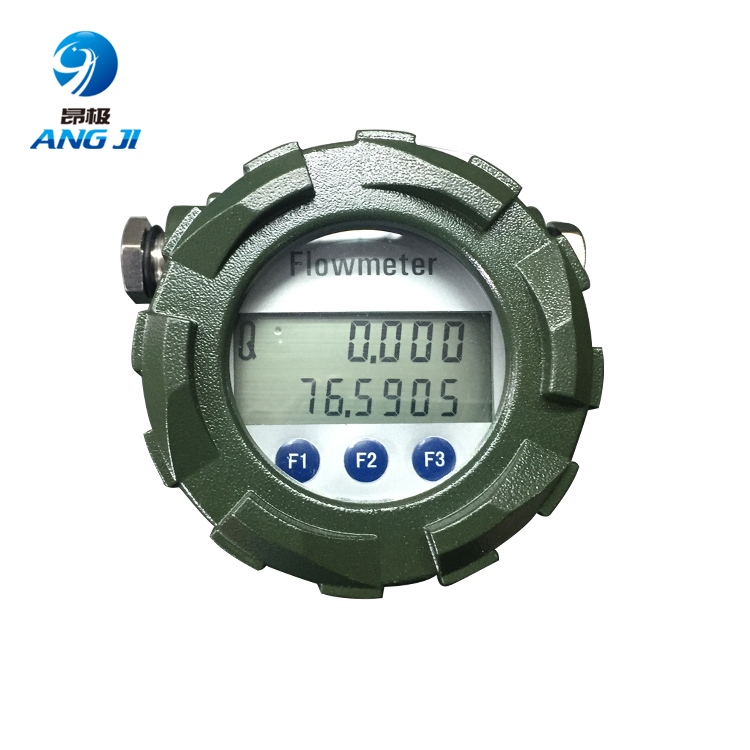

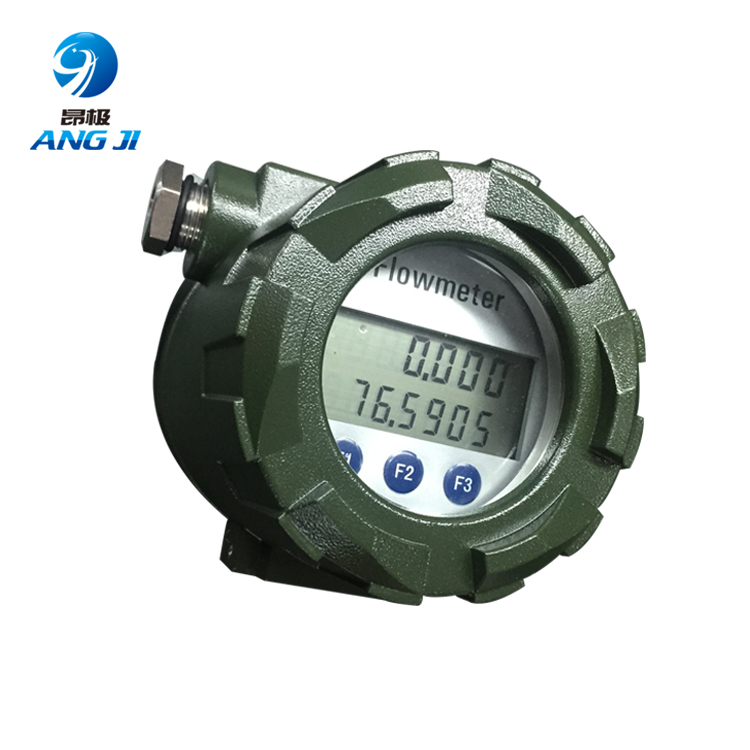

产品展示：
