蒸汽热量 XSJ-LO 带温压补 热能(热能)积算仪 蒸汽热能 瞬时累计

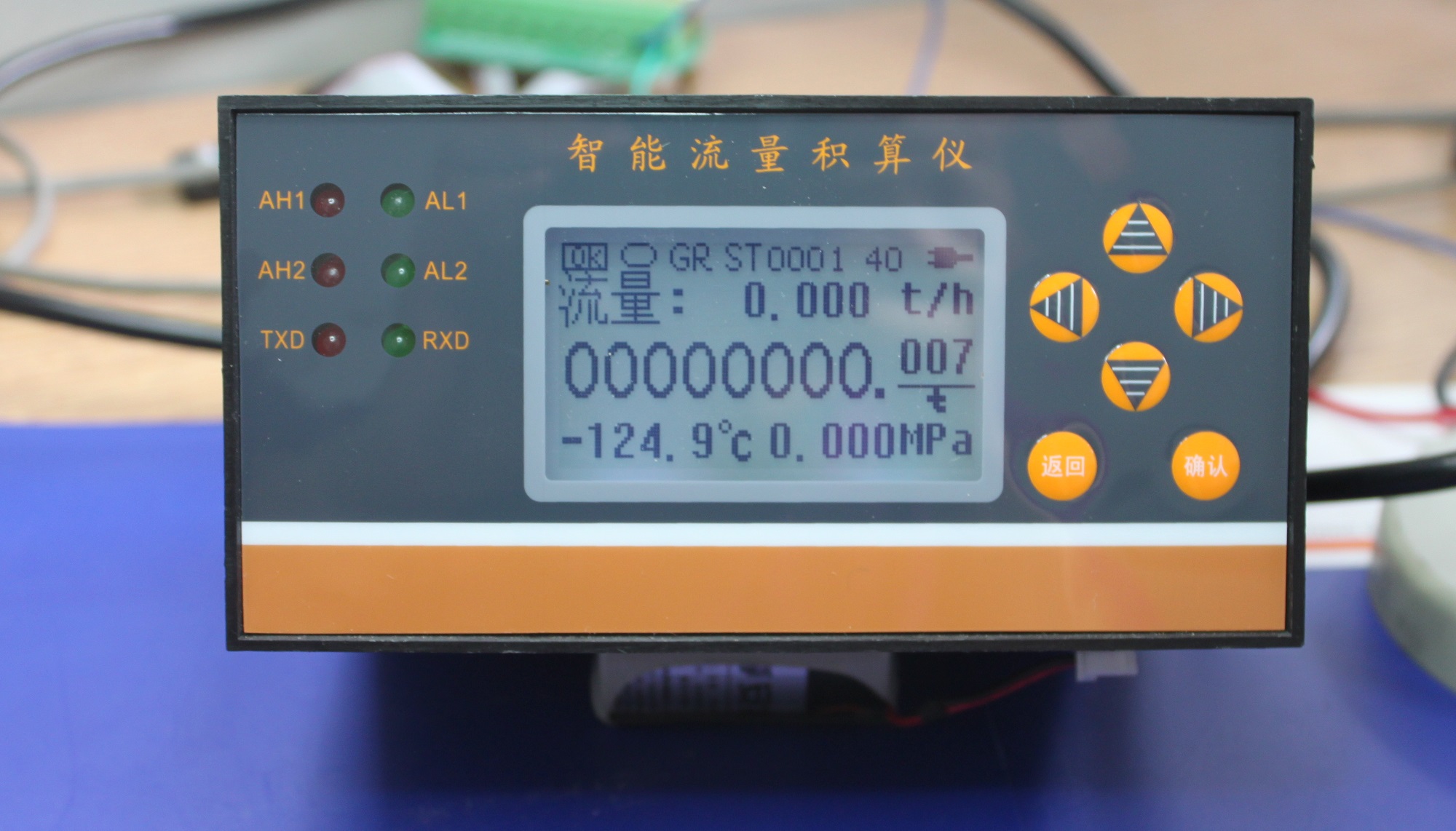

智能流量积算仪——XSJ-LO:测蒸汽热量,流量,带一路报警,显示温度,压力等;

如需增加电流输出、RS485等规定模块,请配件模块链接点击一同采购;


产品主要特点通用型智能积算仪(以下简称积算仪)主要特点

    • 输入多种流量传感器信号(如涡街、涡轮、电磁、罗茨、椭圆齿轮,双转子,孔板、V型锥、阿牛巴各种流量计
    • 流量输入通道:可接收频率信号和多种模拟电流信号;
    • 两个温度输入通道:可接受铂热电阻信号、电流信号和多种热电偶。有温差和焓差显示。
    • 温度输入信号有零点校正功能,可提高测量准确度;
    • 一个压力输入通道,可接收多种模拟电流信号;
    • 可提供变送器+24V DC,+12V DC供电电源,带短路保护功能,简化系统,节省投资;
    • 容错功能:温度、压力/密度补偿测量信号异常时,用对应的手动设定值进行补偿运算;
    • 循环显示功能,为监视多个过程变量提供方便;
    • 流量再发送功能,输出流量的电流信号,更新周期1秒,满足自动控制需要;
    • 仪表时钟和定时自动抄表功能、打印功能,为计量管理提供方便;
    • 丰富的自检和自诊断功能使仪表更易于使用和维护;
    • 三级密码设定可防止未经授权的人员改变已设定的数据;
    • 仪表内部不设任何电位器等可调器件,从而提高仪表的耐震性、稳定性和可靠性;
    • 通讯功能:能通过多种通讯方式与上位计算机进行数据通讯,组成能源计量网络系统:
      1. RS-485;
      2. RS-232;
      3. GPRS、CDMA;
    • 具有贸易结算所需的专用功能:
      1. 掉电记录功能;
      2. 定时抄表功能;
      3. 365天日累积值和12个月的月累积值保存功能;
      4. 非法操作记录查询功能;
      5. 打印功能。


电气性能指标输入信号

模拟量

·热电偶:标准热电偶——K、EB、J、N、T、S;

·电 阻:标准热电阻 ——Pt100Pt1000;

·电 流:0~10mA、4~20mAΩ

·电 压:0-5V、1-5V

量:波 形:矩形正弦波和三角波; 度:大于4V 率:0~10KHz(或根据用户要求)

输出信号

模拟量输出:DC 0~10mA(负载电阻≤750Ω)DC 4~20mA(负载电阻≤500Ω)

通讯输出

接口方式——标准串行通讯接口:RS-232CRS-485,以太网;

馈电输出DC24V,负载≤100mADC12V,负载≤200mA;

控制输出继电器输出——带回差,AC220V/3A;DC24V/6A(阻性负载)

显示方式带背光大屏幕128×64点阵液晶图形显示器

测量精度±0.2%FS±1字或±0.5%FS±1字频率转换精度:±1脉冲(LMS)一般优于0.2%

保护方式断电后累积值保持时间大于20电源欠压自动复位工作异常自动复位(Watch Dog);自恢复保险丝,短路保护。

使用环境环境温度:-2060℃

供电电压:常规型AC 220V %(50Hz±2Hz) 特殊型AC 80~265V—开关电源

DC 24V±1V—开关电源;后备电源:+12V,20AH,可维持72小时。

:≤10W(AC220V线性电源供电)


扩展功能:

产品名称

智能热量积算仪AJ XSJ-R

XSJ- R0   (常规型号)

液晶汉字显示,带温压补偿,带一路报警通道,220VAC供电/1224VDC供电;

XSJ-R0E

英文版

XSJ-R4

带一路脉冲输出功能

XSJ-ROS

常规型号,竖式

XSJ-R5

RS232通讯功能

XSJ-ROE

常规型号,英文版

XSJ-R1/5

RS232RS485切换功能

XSJ-R1

RS485通讯功能

XSJ-R6

RS232RS485并口功能

XSJ-R2

USB接口功能

XSJ-R8

4-20ma电流输出功能

XSJ-R3

带无线遥控功能

XSJ-R9

4-20ma电流输出,RS485通讯

注: 功能可自行选配;
