产品概述：

智能冷量热量积算仪(以下称仪表)是一个以微处理器为基础、功能齐全，有通讯能力，能与各种流量变送器、传感器配合进行流量测量的仪表，并同两支铂热电阻（或经温度变送器）配合完成液体冷量或热量计量。由于进行了周密的可靠性设计，使得仪表具有良好的电磁兼容性和可靠性。由于选用了高精度A / D转换器和温度稳定性良好的元器件，并采用浮点运算，还采取了多个提高系统精度的措施，使仪表可用作冷媒体的冷量计量或热载体的热量计量，尤其适合贸易结算和计量考核，在楼宇空调系统中，经过阀门切换，该仪表夏季可用于冷量计量，冬季可用于热量计量，并可自动转换，一表两用。

注：本款为热量积算仪(常规型号)XSJ-RO，如需增加电流输出、RS485等规定模块，请与配件模块（链接点击）一同采购；或咨询客服旺旺或QQ3419077424

1.1产品主要特点通用型智能热量积算仪（以下简称积算仪）主要特点：

• 同时具备液态冷媒体冷量计量和热载体热量计量功能，一表两用；
• 流体既可以是淡水也可以是盐水、氯化钙等其他液体；
• 液体质量流量引入温度修正；
• 适用于各种液体流量和热量显示、积算、控制；
• 输入多种流量传感器信号（如涡街、涡轮、电磁、罗茨、椭圆齿轮，双转子，孔板、V型锥、阿牛巴等各种流量计）；
• 流量输入通道：可接收频率信号和多种模拟电流信号；
• 两个温度输入通道：可接受铂热电阻信号、电流信号和多种热电偶。有温差和焓差显示。
• 温度输入信号有零点校正功能，可提高测量准确度；
• 一个压力输入通道，可接收多种模拟电流信号；
• 可提供变送器+24V DC，+12V DC供电电源，带短路保护功能，简化系统，节省投资；
• 容错功能：温度、压力/密度补偿测量信号异常时，用对应的手动设定值进行补偿运算；
• 循环显示功能，为监视多个过程变量提供方便；
• 流量再发送功能，输出流量的电流信号，更新周期1秒，满足自动控制需要；
• 仪表时钟和定时自动抄表功能、打印功能，为计量管理提供方便；
• 丰富的自检和自诊断功能使仪表更易于使用和维护；
• 三级密码设定可防止未经授权的人员改变已设定的数据；
• 仪表内部不设任何电位器等可调器件，从而提高仪表的耐震性、稳定性和可靠性；
• 通讯功能：能通过多种通讯方式与上位计算机进行数据通讯，组成能源计量网络系统：

1. RS-485；
2. RS-232；
3. GPRS、CDMA；
4. 宽带网。

• 具有贸易结算所需的专用功能：

1. 掉电记录功能；
2. 定时抄表功能；
3. 365天日累积值和12个月的月累积值保存功能；
4. 非法操作记录查询功能；
5. 打印功能。

1.2电气性能指标输入信号

模拟量：

·热电偶：标准热电偶——K、E、B、J、N、T、S；

·电 阻：标准热电阻 ——Pt100、Pt1000；

·电 流：0～10mA、4～20mAΩ；

·电 压：0-5V、1-5V

脉冲量：波 形：矩形、正弦波和三角波；幅 度：大于4V；频 率：0～10KHz（或根据用户要求）。

输出信号：

模拟量输出：DC 0～10mA（负载电阻≤750Ω）；DC 4～20mA（负载电阻≤500Ω）；

通讯输出：

接口方式——标准串行通讯接口：RS－232C，RS－485，以太网；

馈电输出：DC24V，负载≤100mA；DC12V，负载≤200mA;

控制输出：继电器输出——带回差，AC220V/3A；DC24V/6A（阻性负载）。

显示方式：带背光大屏幕128×64点阵液晶图形显示器；

测量精度：±0.2%FS±1字或±0.5%FS±1字；频率转换精度：±1脉冲（LMS）一般优于0.2%
保护方式：断电后累积值保持时间大于20年；电源欠压自动复位；工作异常自动复位（Watch Dog）；自恢复保险丝，短路保护。

使用环境：环境温度：-20～60℃

供电电压:常规型：AC 220V %（50Hz±2Hz）； 特殊型：AC 80～265V—开关电源；

DC 24V±1V—开关电源；后备电源：+12V，20AH，可维持72小时。

功耗:≤10W（AC220V线性电源供电）

扩展功能：

产品名称	智能热量积算仪AJ XSJ-R
XSJ-R0 （常规型号）	液晶汉字显示，带温压补偿，带一路报警通道，220VAC供电/12～24VDC供电;
XSJ-R1	带RS485通讯功能	XSJ-R4	带一路脉冲输出功能
XSJ-R2	带USB接口功能	XSJ-R5	带RS232通讯功能
XSJ-R3	带无线遥控功能	XSJ-R1/5	RS232与RS485切换功能
XSJ-R8	带4-20ma电流输出功能	XSJ-R6	RS232与RS485并口功能
XSJ-R9	带4-20ma电流输出，RS485通讯

注： 功能可自行选配；

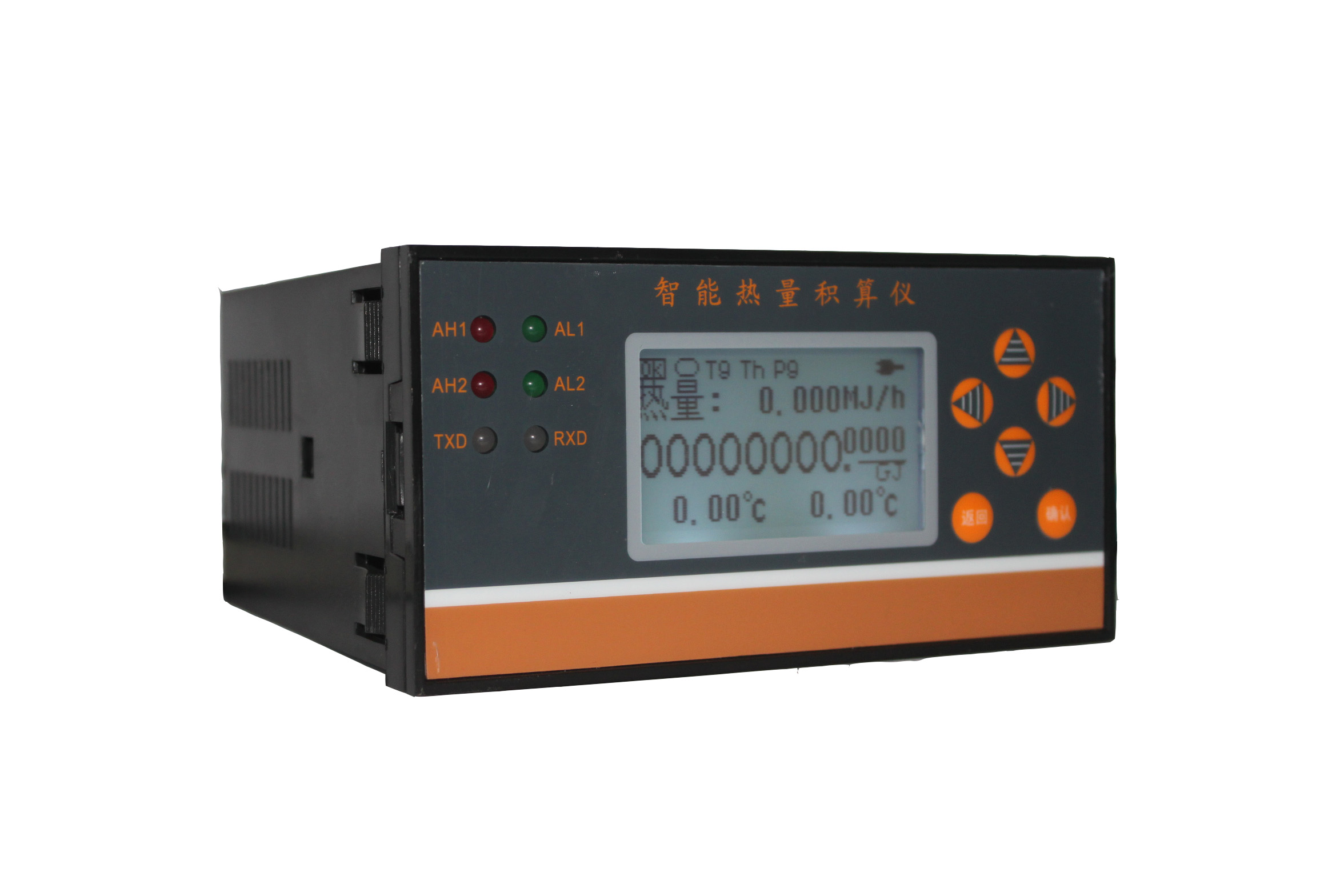

效果如图：
