产品概述：

XSJDL系列定量控制仪XSJDL系列定量控制仪与各类流量传感器、变送器配合，实现定量罐装、配料控制。

注：本款产品为（XSJ-D5+AJUP）定量控制仪带打印机,如果数字全键盘需提前注明，未注明按常规定量配置；

如需增加其他功能（如4-20ma电流输出\RS485通讯\RS232等），可联系客服旺旺和QQ:3419077424;

一、产品主要特点

1、产品主要特点误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度

2、适用于电流、电压、脉冲输出的流量传感器

3、3点开关量输入，用于启动，恢复，以及每次累积值清零

4、点控制输出，用于大阀、小阀分级控制和瞬时流量下限报警

5、变送输出可将瞬时流量值以标准电流、电压形式输出，供其它设备使用

6、8段折线运算功能可以减小流量传感器的非线性误差

7、瞬时流量按小时或按分钟为计量单位可选择

8、全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的工作状态和变送输出。读取一次测量数据的时间小于10ms

9、提供测试软件，组态软件和应用软件技术支持。

10、具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能。如果选配智能打印单元，可实现多台仪表共用1台打印机。

二、电气性能指标输入信号

模拟量：

·热电偶：标准热电偶——K、E、B、J、N、T、S；

·电 阻：标准热电阻 ——Pt100、Pt1000；

·电 流：0～10mA、4～20mAΩ；

·电 压：0-5V、1-5V

输出信号：模拟量输出：DC 0～10mA（负载电阻≤750Ω）；DC 4～20mA（负载电阻≤500Ω）；

通讯输出：接口方式——标准串行通讯接口：RS－232C，RS－485，以太网；

馈电输出：DC24V，负载≤100mA；DC12V，负载≤200mA；

控制输出：3路继电器输出，AC220V/3A；DC24V/6A（阻性负载)

显示方式：带背光大屏幕128×64点阵液晶图形显示器；

测量精度：±0.2%FS±1字或±0.5%FS±1字；频率转换精度：±1脉冲（LMS）一般优于0.2%

保护方式：断电后累积值保持时间大于20年；电源欠压自动复位；工作异常自动复位（Watch Dog）；自恢复保险丝，短路保护。

使用环境：环境温度：-20～60℃

供电电压:常规型：AC 220V %（50Hz±2Hz）； 特殊型：AC 80～265V—开关电源；

DC 24V±1V—开关电源；后备电源：+12V，20AH，可维持72小时。

功耗:≤10W（AC220V线性电源供电）

三、扩展功能：

产品名称	智能定量积算仪AJ XSJ-D
XSJ-D0	液晶汉字显示，带温压补偿，带大阀/小阀/泵控制接口，启动/停止/复位按键接口，36VAC/220VAC/12～24VDC供电;
XSJ-D0W	不带温补	XSJ-D5	带RS232通讯功能
XSJ-D3	带无线遥控功能	XSJ-D1/5	RS232与RS485切换功能
XSJ-DOE	开关电源，英文版	XSJ-D6	RS232与RS485并口功能
XSJ-D1	带RS485通讯功能	XSJ-D8	带4-20ma电流输出功能
XSJ-D2	带USB接口功能	XSJ-D9	带4-20ma电流输出，RS485通讯

注：输出功能选配；

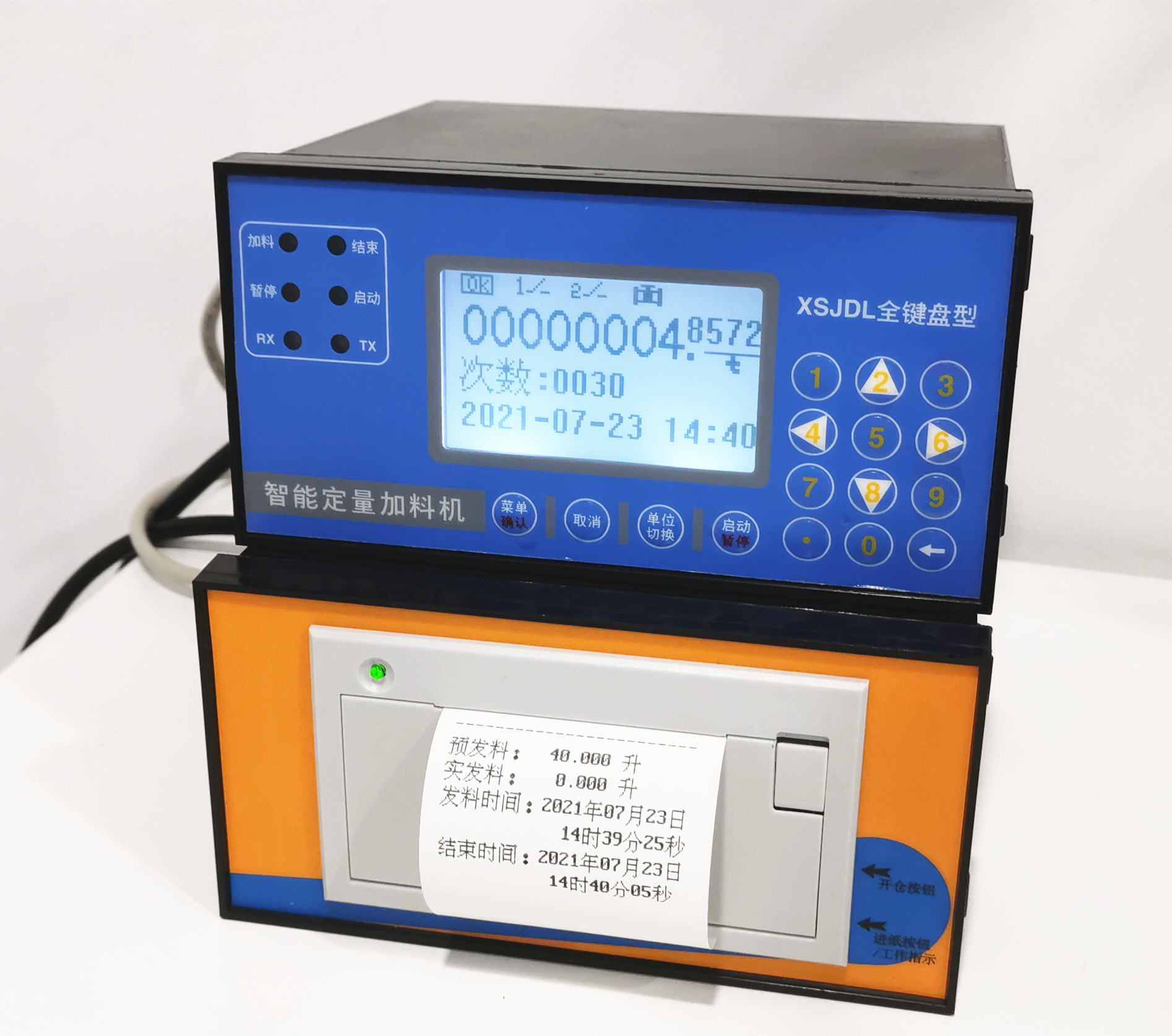

四、效果图
