概述：

随着自动化进程的加快，很多供水、供油等供应单位为方便管理、便于统计和防止损耗，对使用用户进行特定区分和分辨，需要使用用户进行登记信息后才能让其使用，因此进行 IC 卡登记充值后使用就方便的解决了这些问题。智能预付费定量控制仪系统是在原定量控制系统基础上，自主研发升级而成一套更经济、更实用、更方便、更广泛用途、方便统一管理的加水、加料控制系统。
智能预付费定量控制系统/智能刷卡型定量加水系统/智能刷卡型定量加料设备适用于各种需要充值付费加水、加料等使用场所，如加油站给车加水、各种需要付费用水单位等；使用前用户必须要登记、充值得到 IC 卡，这样方便于管理，用户现场只能刷卡操作加水、加料，余额不足时充值后即可加水、加料。
智能刷卡型定量控制系统包括了管道布置 、IC 卡现场智能预付费定量控制仪和 IC 卡充值系统三部分组成，在一些加料量比较小的介质时可以集成管道布置和控制器，形成如加油机形式的装置，再配上 IC 卡充值系统即可。

预付费定制控制系统配备：定制控制仪XSJ-D5Q+读卡器+充值制卡器+IC卡+充值系统软件

一、预付费主要特点

1、通过精心设计精减了很多装置和设备，形成了极其简单的安装和操作流程，几乎现场只需要进行管道连接就可以马上操作；

2、充值软件自主研发，通用性强，且不需要安装，直接打开即可使用，并增加了注册功能（必须经过我公司注册后方能使用），安全性和保密性有保障；

3、IC 卡：通过电脑对 IC 卡进行制卡或充值，现场刷卡操作极其简单，无 IC 卡不能进行加料，读卡器插入 IC 卡后卡编号、余额等一目了然于仪表；

4、智能定量控制仪：非防水型，建议安装在室内，如安装在室外一定要有防水和防晒措施。

二、使用过程：

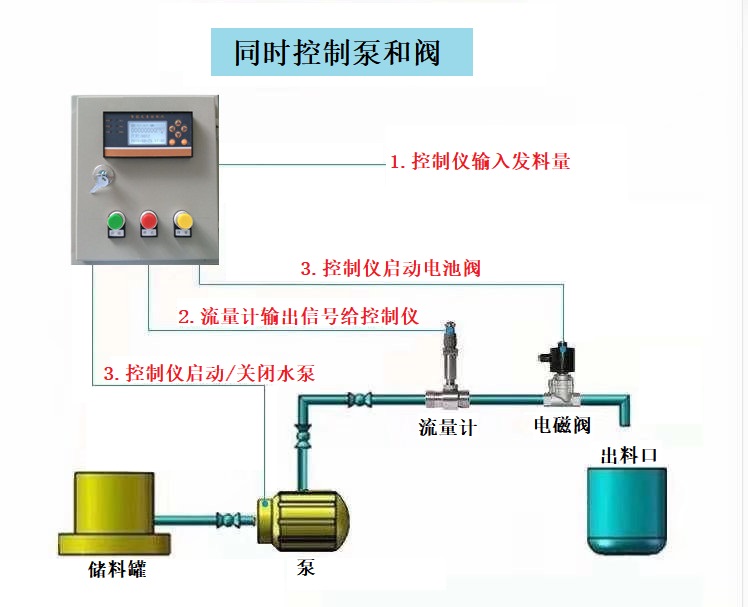

IC 卡插入后根据需要在定量控制器内设定好需要控制的数值，按启动后，定量控制器输出信号打开泵或控制阀，流量计开始计量并输出对应的瞬时流量信号到定量控制器，定量控制器根据流量计瞬时流量信号进行换算并完成累计；当累计数值达到所设定好的控制数值时，定量控制器输出开关信号关闭泵或控制阀，从而完成一次定量控制操作的功能。

三、性能指标

输入信号：

模拟量：

·电  阻：标准热电阻 ——Pt100；

·电  流：0～10mA、4～20mAΩ——输入阻抗≤250Ω；

脉冲量：

·波  形：矩形、正弦波和三角波；

·幅  度：大于4V;·频  率：0-10KHZ(或根据用户要求）

输出信号：模拟量输出：DC 0～10mA（负载电阻≤750Ω）；DC 4～20mA（负载电阻≤500Ω）；

通讯输出：接口方式——标准串行通讯接口：RS－232C，RS－485；

馈电输出：DC24V，负载≤100mA；DC12V，负载≤200mA；

控制输出：3路继电器输出，AC220V/3A；DC24V/6A（阻性负载)

显示方式：带背光大屏幕128×64点阵液晶图形显示器；

测量精度：±0.2%FS±1字或±0.5%FS±1字；频率转换精度：±1脉冲（LMS）一般优于0.2%

保护方式：断电后累积值保持时间大于20年；电源欠压自动复位；工作异常自动复位（Watch Dog）；自恢复保险丝，短路保护。

使用环境：环境温度：-20～60℃

供电电压:常规型：AC 220V %（50Hz±2Hz）；

特殊型：AC 80～265V—开关电源；

DC 24V±1V—开关电源；

后备电源：+12V，20AH，可维持72小时。

功耗:≤10W（AC220V线性电源供电）

四、功能选型：

产品名称	智能定量积算仪AJ XSJ-D
XSJ-D0Q	液晶汉字显示，全键盘数字面膜，带温压补偿，带大阀/小阀/泵控制接口，启动/停止/复位按键接口，36VAC/220VAC/12～24VDC供电;
XSJ-DOEQ	英文版	XSJ-D5Q	带RS232通讯功能，接读卡器
XSJ-D1Q	带RS485通讯功能	XSJ-D8Q	带4-20ma电流输出功能
XSJ-D2Q	带USB导出功能	XSJ-D9Q	带4-20ma电流输出功能,RS485通讯

注： 功能可自行选配；

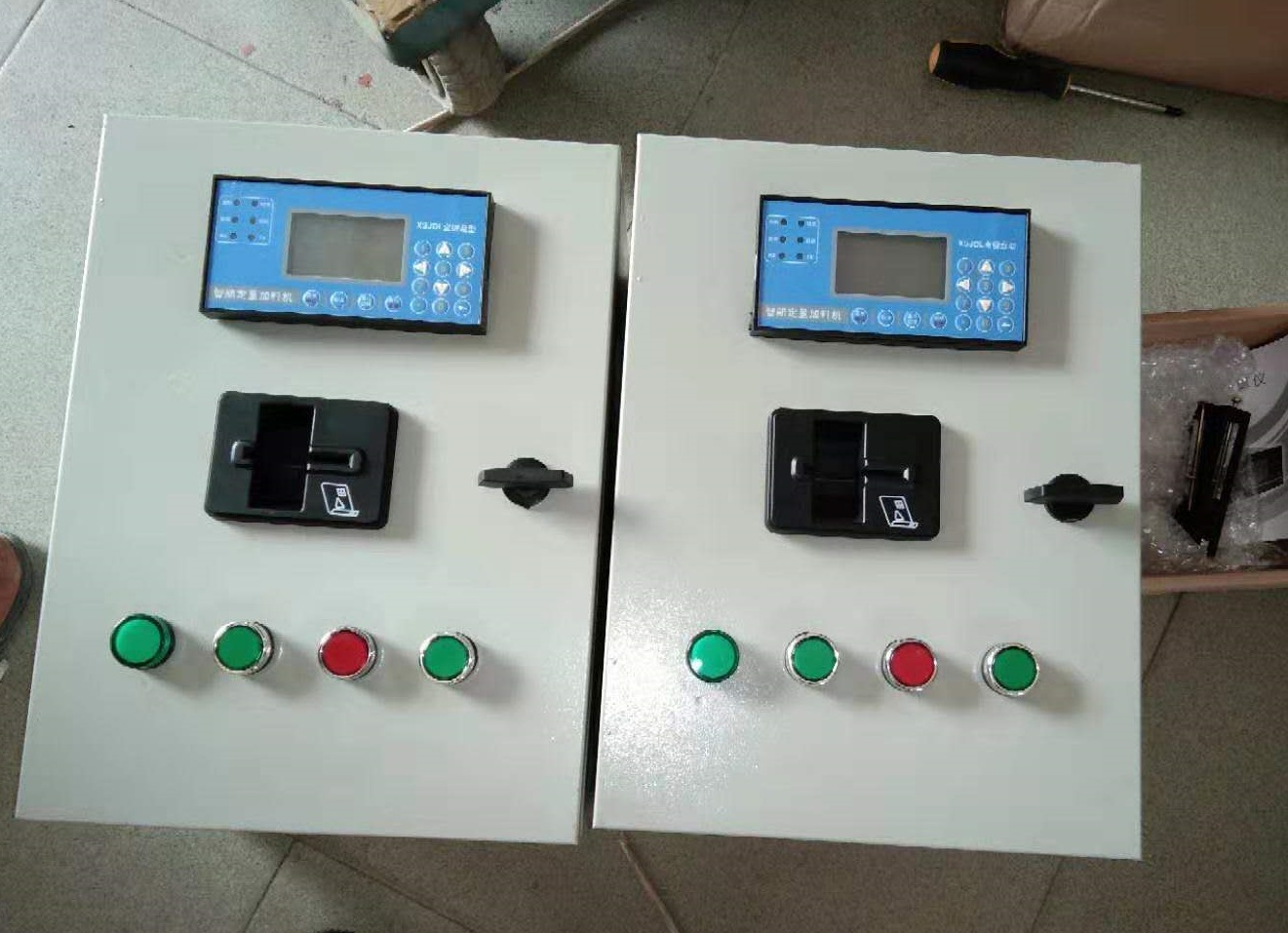

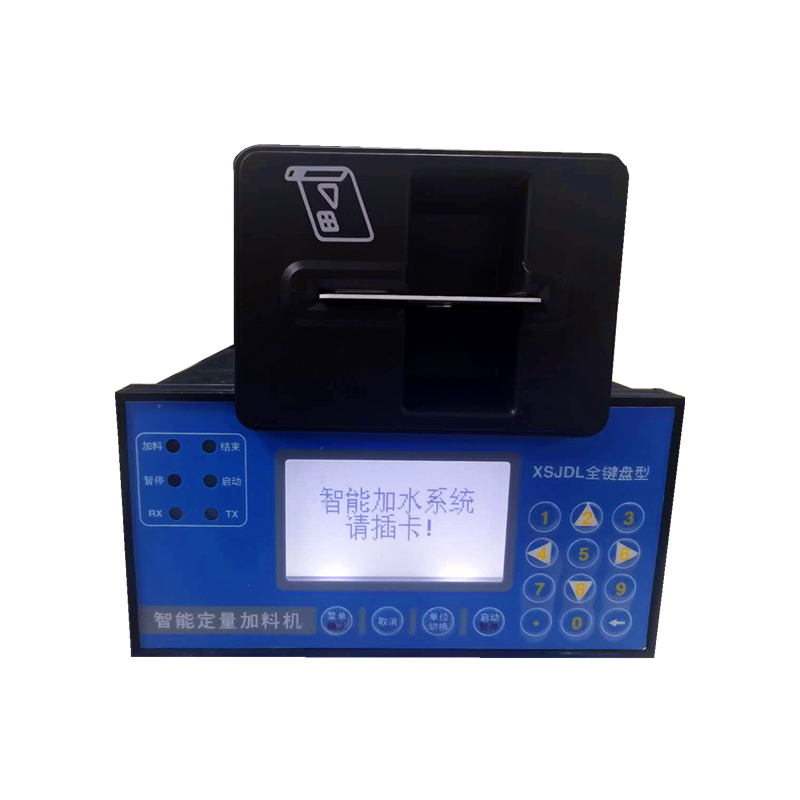

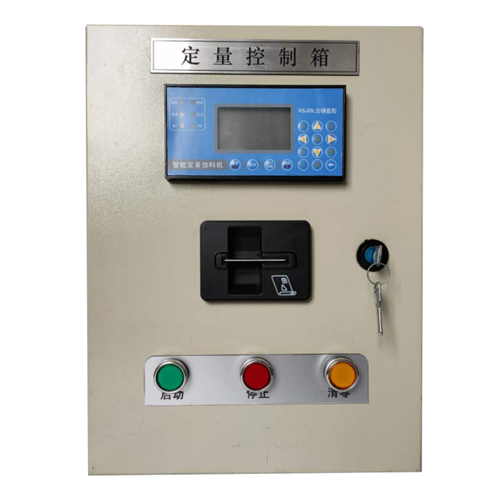

五、图片展示
